混流風機SWF

風量范圍：466-134892m³/h
靜壓范圍：50-1905Pa
驅動方式：直聯
安裝形式：水平座裝、吊裝
用途：普通送排風、防爆送排風、正壓送風、消防排煙等

如需了解更多詳細參數，性能曲線圖，請聯系右側在線咨詢銷售客服，期待您的咨詢。

立即咨詢

聯系我們

地區

手機

客服經理

微信
江蘇、山東、山西、遼寧、湖北、寧夏、新疆

19957535651

吳經理

19957535651
浙江、福建、天津、湖南、黑龍江、四川、青海、西藏

17306563661

顧經理

17306563661
上海、安徽、陜西、吉林、云南、重慶、甘肅、廣西

15355573617

陳經理

15355573617
廣東、北京、河北、江西、河南、海南、貴州、內蒙古

15381667907

陳經理

15381667907

7*12小時咨詢在線，如需采購定制各類風機，可直接聯系（十分鐘出報價）

產品概述

產品概述：

1.1．SWF/HL3-2A型混流風機，葉輪采用子午加速特點的錐面扭曲形葉片在輪轂上焊接而成，進口處采用流線喇叭形消聲器與風筒聯接成整體，內裝有導葉，具有良好的氣流分布，壓力穩定，是一種介于軸流和離心風機間的風機。

1.2．SWF-I/HL3-2A風機，按直徑分為250～1400mm各16種規格，風量為500 ~110000 m3/h，全壓為50~1200Pa；SWF-II風機，按直徑分為650～1400mm各10種規格，風量為6000 ~100000 m3/h，全壓為120~1200Pa。

按調速方式分單速、雙速、變頻（風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

產品參數：

風量范圍	466-134892m³/h	安裝方式	水平座裝、吊裝
靜壓范圍	50-1905Pa	風機材質	可選：碳鋼，不銹鋼，合金鋼
驅動方式	直聯	用途	普通送排風、防爆送排風、正壓送風、消防排煙等

工作條件：

工作溫度：-20~+45℃；
濕度：小于99%；
介質條件：空氣（含塵量不超過100mg/m3 ）；
工作電源：三相380V/50Hz。

應用：

風機可廣泛應用于高屋建筑、工礦企業、賓館、飯莊、博物館、體育館、地下室等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。

配置：

標準配置
●葉輪； ●電機； ●底腳；
●機殼（風筒、集流器、導葉、內筒、電機支架）。

備選件及附件（訂貨時注明是否購買）
※減震設備； ※控制箱； ※網罩； ※對接法蘭。

加工工藝：

風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

外筒法蘭為采用整體旋壓翻邊而成，進風口集流器模具液壓成形。

產品結構圖

外殼：風機箱表面質量
英達風機外殼采用優質Q235本鋼熱軋?zhí)间摪澹涮攸c高強制，耐腐蝕。公司擁有先進的激光切割器下料，板材表面無劃痕，外觀亮麗。板材內層涂有防腐防銹漆，外層顏色采用高級灰，兩層漆面，確保設備在室外工況下長期不生銹。
電機
英達風機采用生產電機生產設備和檢查手續齊全的風機專用配套電機，均通過ISO9001及消防高溫3C認證和防爆認證及能效標識。電機應與風機負載緊密配合，采用B3安裝結構。電機防護等級為IP54，絕緣等級F級，溫升等級B級。電機軸承應為滾珠式免潤滑型。電機功率儲備系數應按110%取，以提升風機使用的安全性。

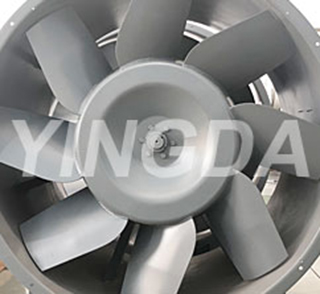

葉輪
英達風機的葉片根據空氣動力學原理，經多目標優化設計而成。輪轂采用沖壓加工成型。葉輪與葉片的聯接采用靠模定位后鉚接或焊接，具有安裝角度正確、偏差小等優點。每個葉輪均經靜、動平衡校驗。葉輪應經過靜態和動態平衡, 達到國際標準標準的G2.5平衡等級。
電機接線盒
由于電機位于風機內部，供應商應提供將接線引至風機外部的電機接線盒，并根據消防型、防爆型、普通型等應用，分別配備正確的接線盒類型。

產品認證

消防風機及認證【僅適用于消防排煙】

該風機作為消防風機應當通過JB/T 10563-2006《一般用途離心通風機技術條件》檢驗，應保證常規性能符合標準要求，并提供擁有檢測資質的機構出具的檢測報告。同時還需要經國家指定的消防安全檢測機構按照GA 211-200 9《消防排煙風機耐高溫試驗方法》檢測，在主風道介質溫度為280℃時必須能夠連續運行30分鐘以上，保證耐高溫性能符合標準要求，并提供擁有檢測資質的機構出具的檢測報告。
